Радиоконструктор
Комплект «Радиоконструктор» предназначен для проведения фронтальной лабораторной работы «Сборка и испытание детекторного приемника» , а также для выполнения работ физического практикума «Изучение физических основ радиоприема», «Изучение устройства радиоприемника прямого усиления»; «Исследование работы транзистора»; «Исследование характеристик усилителя низкой частоты»; «Расчет и испытание генератора прямоугольных импульсов». Отдельные составляющие набора могут использоваться для выполнения кратковременных экспериментальных заданий.

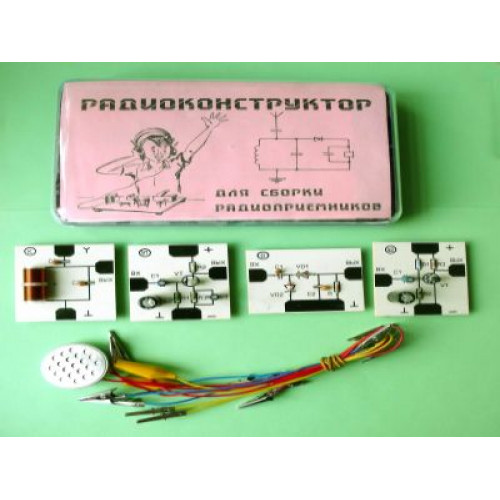

Комплектность поставки
| № п/п | Наименование | Кол-во |
| 1. | Модуль с колебательным контуром | 1 |
| 2. | Модуль с детектором | 1 |
| 3. | Модуль с усилителем | 2 |
| 4. | Наушник | 1 |
| 5. | Стержень ферритовый | 1 |
| 6. | Пружинный зажим | 1 |
| 7. | Соединительные провода | 9 |
| 8. | Руководство по использованию конструктора | 1 |
| 9. | Пенал укладочный | 1 |
Основные характеристики
Диапазон принимаемых частот 0,5–1,5 МГц
Коэффициент усиления усилителя 100
Напряжение электропитания усилителя
выпрямленным пульсирующим напряжением, 4,5В
Сопротивление наушника переменному
току на частоте 1000Гц, 1600Ом
Габаритные размеры модуля, 65×55×30мм
Преимущества
- Электропитание от типового лабораторного выпрямителя (блока питания).
- Применение в усилителе высокой частоты полевого транзистора.
- Возможность изучения работы усилителей на биполярном и униполярном транзисторе.
- Не содержит деталей с ограниченным ресурсом работы.
