НТЦ-01.07. Теоретические основы электротехники (для техникумов)

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Теоретические основы электротехники” в средних специальных учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

1. Неразветвленная цепь с одним переменным сопротивлением.
2. Неразветвленная цепь постоянного тока. Делитель напряжения.
3. Разветвленная цепь постоянного тока.
4. Измерение потери напряжения в проводах линии.
5. Режимы работы источника электрической энергии.
6. Измерение потенциалов в электрической цепи, построение потенциальной диаграммы.
7. Изучение принципа наложения токов.
8. Изучение законов Кирхгофа.
9. Изучение метода узлового напряжения.
10. Изучение магнитной цепи.
11. Изучение параметров индуктивно связанных катушек.
12. Определение параметров линии электропередач.
13. Исследование неразветвленной цепи переменного тока с активным сопротивлением и катушкой.
14. Неразветвленная цепь переменного тока с активным сопротивлением и емкостью.
15. Неразветвленная цепь переменного тока с активным сопротивлением, индуктивностью и емкостью.
16. Резонанс напряжений.
17. Неразветвленная цепь переменного тока с любым числом активных и реактивных сопротивлений.
18. Разветвленная цепь переменного тока с активным сопротивлением и индуктивностью.
19. Разветвленная цепь переменного тока с активным сопротивлением и емкостью.
20. Разветвленная цепь переменного тока с катушкой и конденсатором.
21. Резонанс токов.
22. Исследование трехфазной цепи при соединении потребителей звездой.
23. Исследование трехфазной цепи при соединении потребителей в треугольник.

Конструктивный состав оборудования:

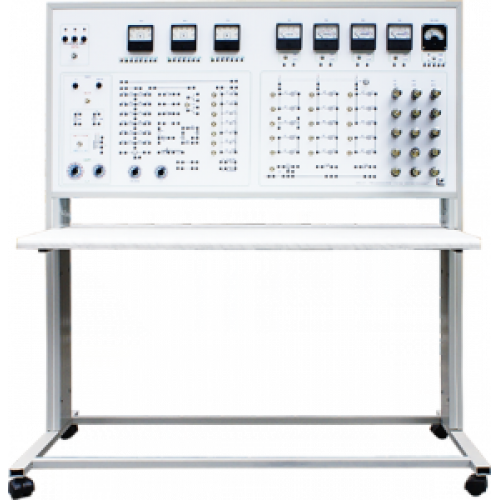

Конструктивно стенд состоит из корпуса, в который установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

В корпусе стенда размещены:

• лабораторный автотрансформатор 0,16кВт;
• катушки индуктивности с замкнутым магнитопроводом, с воздушным зазором в магнитопроводе и без магнитопровода.
•

На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. Так же установлены коммутационные гнёзда, стрелочные приборы, коммутацинная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.

К органам управления относятся:

• переключатель лабораторного автотрансформатора (ЛАТРа), который позволяет изменять напряжение в пределах 0..220В с шагом 2 В;
• переключатель  блока переменного резистора, позволяющий изменять сопротивление в пределах 0..1 кОм с шагом 100 Ом;
• переключатель  блока переменной индуктивности;
• тумблеры магазина конденсаторов, который дает возможность изменять емкость в пределах 0..31 мкФ с шагом 0,1 мкФ.

Для проведения работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.

Измерения производятся с помощью стрелочных щитовых приборов. На панели стенда установлено 12 щитовых измерительных приборов, среди них:

• амперметры постоянного/переменного тока (предел измерения 0,1/0,5А, класс точности 2,5) 4 шт.;
• вольтметры постоянного/переменного напряжения (предел измерения +25/+100/+250/ ~25/~100/~250В, класс точности 2,5) 3 шт.;
• ваттметр переменного тока (предел измерения 60/300Вт, класс точности 2,5) 1 шт.;

К лабораторному стенду прилагается программное и методическое обеспечение:

• программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Комплектность оборудования “Теоретические основы электротехники” модификации НТЦ-07.000:

• лабораторный стенд “Теоретические основы электротехники” НТЦ-07.000;
• методические указания;
• паспорт;
• комплект перемычек;

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

• мультиметр.
