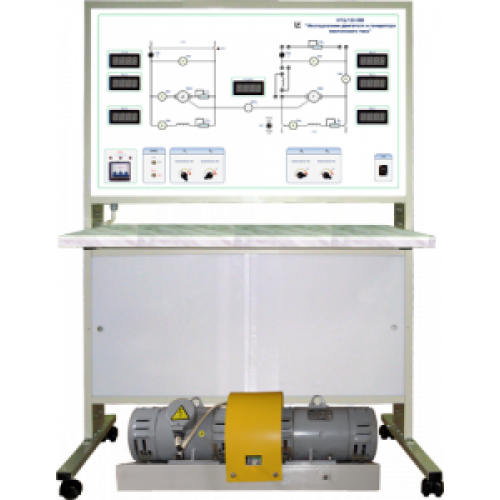

НТЦ-139.000 Двигатель и генератор постоянного тока смешанного возбуждения

Учебный лабораторный стенд предназначен для изучения конструкции, принципа работы, рабочих характеристик синхронного двигателя и синхронного генератора.

Стенд позволяет проводить следующие лабораторные работы:

1. Исследование двигателя постоянного тока с независимым возбуждением (ДПТ-НВ) методом холостого хода I₀=f(U₀), P₀=f(U₀), n=f(U₀).
2. Исследование ДПТ-НВ методом короткого замыкания I_К=f(U_К), P_К=f(U_К).
3. Исследование естественных механической и электромеханической характеристик ДПТ-НВ n=f(M), n=f(I).
4. Исследование регулировочной характеристики ДПТ-НВ n=f(I_В).
5. Исследование рабочих характеристик ДПТ-НВ n=f(P₂), M=f(P₂), ƞ=f(P₂).
6. Исследование искусственных механической и электромеханической характеристик ДПТ-НВ n=f(M), n=f(I) привведении добавочного сопротивления в цепь якоря.
7. Исследование искусственных механической и электромеханической характеристик ДПТ-НВ n=f(M), n=f(I) приизменении напряжении на якоре.
8. Исследование искусственных механической и электромеханической характеристик ДПТ-НВ n=f(M), n=f(I) приослаблении потока возбуждения.
9. Исследование генератора постоянного тока с независимым возбуждением (ГПТ-НВ) методом холостого хода E₀=f(I_В).
10. Исследование нагрузочной характеристики ГПТ-НВ U=f(I_В).
11. Исследование внешней характеристики ГПТ-НВ U=f(I_Я).
12. Исследование характеристики самовозбуждения генератора постоянного тока с параллельным возбуждением (ГПТ-ПВ) E₀=f(n).
13. Исследование внешней характеристики ГПТ-ПВ U=f(I_Я).

Лабораторные работы, выполняемые только в режиме диалога с ПК:

14. Исследование переходных процессов пуска и торможения ДПТ-НВ.
15. Исследование переходных процессов ДПТ-НВ при изменении нагрузки.
