НТЦ-32.000 Трехфазный инвертор

Лабораторный стенд НТЦ-32.000 “инвертор” предназначен для получения 3-х фазного напряжения переменного тока от 0 до 220В (линейное напряжение), частотой от 0 до 160 Гц, для управления трехфазными асинхронными двигателями мощностью до 1,5кВт. Инвертор имеет встроенную защиту от короткого замыкания в цепях нагрузки и от превышения предельно допустимого тока в нагрузке. Регулировка выходного напряжения и его частота осуществляются вручную (органами управления на передней панели стенда) или с помощью компьютера по 485 интерфейсу. На цифровых индикаторах отображается величина выходного напряжения, его частота, а также ток в нагрузке.

По желанию заказчика лабораторный стенд может комплектоваться конвертером на USB интерфейс и программным обеспечением для операционных систем Windows XP и Windows Vista.

Техническое описание стенда

Конструктивно оборудование состоит из настольного корпуса с выведенными на переднюю панель органами управления и индикацией параметров.

В корпусе стенда размещены:

• Частотный преобразователь, предназначенный для формирования трехфазной сети переменного тока регулируемой частоты и напряжения питания асинхронного электродвигателя. Преобразователь построен на базе микроконтроллера MB90F562 (Fujitsu) и силового интеллектуального модуля PS11033 (Mitsubishi).
  Контроллер служит для обсчетов входных (задания напряжения, частоты и тока динамического торможения) и выходных (ток, напряжение) сигналов частотного преобразователя, организации обмена данных с ПК (RS-485), вывода измеряемых величин на лицевую панель стенда.
  Силовой модуль включает в себя силовые цепи трехфазного мостового выпрямителя, трехфазного мостового инвертора на IGBT транзисторах, а также цепи драйверов и защиты (от токов короткого замыкания, недостаточного напряжения питания драйверов, неправильной подачи сигналов управления.)
  Преобразователь частоты позволяет исследовать асинхронный электродвигатель во всех четырех квадрантах механической характеристики, а также реализовать динамическое торможение двигателя с регулируемым током.
• Сбросовый резистор энергии при перенапряжении на интеллектуальном модуле.

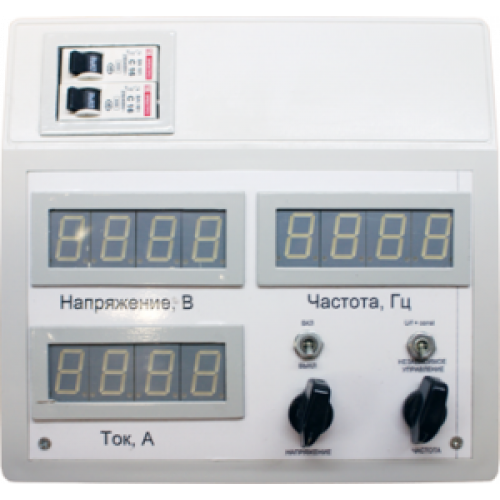

Органы управления на лицевой панели стенда:

• задающий потенциометр, позволяющий плавно менять задание выходной частоты (0 ÷ 163 Гц);
• задающий потенциометр, позволяющий плавно менять задание выходного напряжения (0 ÷ 220 В);
• тумблер режима управления (независимый или U/f=const);
• тумблер разрешения работы инвертора;
• защитные автоматы (16А).

Технические характеристики

Технические характеристики стенда:

Технические характеристики частотного преобразователя:

Минимальные требования к ПК:

Комплектность оборудования “Трехфазный инвертор” модификации НТЦ-32.000:

• лабораторный стенд “Трехфазный инвертор” НТЦ-32.000;
• программное обеспечение;
• паспорт;

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

• преобразователь интерфейса RS-485/USB или RS-485/RS232;
• персональный компьютер / ноутбук.
