НТЦ-09.000 Электрические аппараты

Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по курсу “Электрические аппараты”.

Стенд позволяет проводить следующие лабораторные работы:

1. Исследование плавких предохранителей.
   Объект исследования: низковольтные предохранители типов ПР-2, ПН-2, ПНД-2, ПРС, НПН-60.
   Студенты знакомятся с конструкцией и техническими данными низковольтных предохранителей. Требуется снять время-токовую характеристику плавкой вставки и сравнить ее с расчетной, а также изучить влияние металлургического эффекта.
2. Исследование контакторов постоянного и переменного тока
   Объект исследования: контактные коммутационные аппараты.
   Студенты знакомятся с техническими данными, конструкцией и работой контакторов и магнитных пускателей.
3. Исследование электромагнитного реле времени
   Объект исследования: реле типа ВЛ-69.
   В работе изучается конструкция и принцип действия электромагнитного реле времени. Осваиваются способы настройки реле времени на заданную выдержку времени. Исследуется влияние напряжения на работу реле времени.
4. Исследование автоматического выключателя
   Объект исследования: низковольтный однополюсный автоматический выключатель.
   Изучается устройство, конструкции и принцип действия  автоматических выключателей, применяемых в системах электроснабжения и в электроприводах.
5. Исследование реле максимального тока
   Объект исследования: реле тока типа РТ-40.
   Изучается конструкциями электромагнитного реле максимального тока. Производится проверка и снятие основных характеристик реле максимального тока.
6. Исследование теплового реле.
   Объект исследования: реле типа ТРН-10.
   Студенты знакомятся с конструкциями тепловых реле. Изучается принцип действия.  Проводятся опыты по снятию время-токовой характеристики теплового реле.
7. Исследование тиристорного регулятора напряжения.
   Объект исследования: однофазный тиристорный регулятор напряжения.Изучается принцип действия тиристорных регуляторов напряжения. Исследуется схема управления тиристорного регулятора напряжения и его свойства как электрического  аппарата.

Конструктивный состав оборудования:

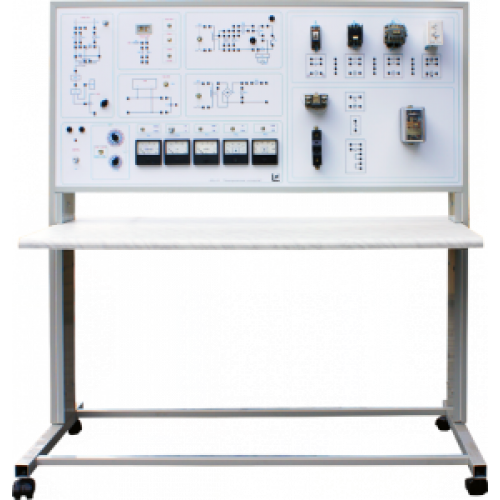

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

На лицевой панели размещены:

• магнитный пускатель типа ПМЛ-110 ~120 В;
• магнитный пускатель типа ПМЛ-110 ~220 В;
• промежуточные реле типа РЭП-18 -24 В на колодке;
• реле времени ВЛ-69 0…10с;
• реле тепловое ТРН-10 0,8А;
• автоматический выключатель 1p ВА 1А;
• реле тока РТ-40 0,5А;

В корпусе стенда размещены:

• блок питания +5В 1А, +24В 1А;
• плата секундомера с разрешающей способностью 0,1 с;
• плата тиристорного регулятора напряжения;
• плата реле тока;
• трансформатор ОСМ1-0,16 220/42 В;
• лампа накаливания ~220 В 15 Вт, служащая нагрузкой для регулятора напряжения;
• резистор ПЭВР-50 22 Ом;
• блок нагрузочных резисторов ПЭВР-100 330 Ом;
• автотрансформатор (ЛАТР) 0,1кВт;
• выпрямитель регулируемого ЛАТРом напряжения 3А;
• силовой трансформатор ОСМ1-0,16.

На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, стрелочные щитовые приборы, индикатор секундомера, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.

К органам управления относятся:

• переключатель лабораторного ЛАТРа, который позволяет устанавливать напряжение 0…210 В с шагом 2 В;
• задающий потенциометр тиристорного регулятора напряжения;
• переключатель пределов измерения секундомера 99,9/999 с.

Для проведения работы необходимо собрать электрическую схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.

Измерения производятся с помощью стрелочных щитовых приборов. На панели стенда установлено 5 щитовых измерительных приборов, среди них:

• вольтметр постоянного тока (предел измерения 50/250В, класс точности 1,5) 1 шт.;
• вольтметр переменного напряжения (предел измерения 75/250В, класс точности 2,5) 1 шт.;
• амперметр переменного тока (предел измерения 0,1/0,5А, класс точности 2,5) 1 шт.;
• амперметр переменного тока (предел измерения 1/5А, класс точности 2,5) 1 шт.;
• амперметр постоянного тока (предел измерения 50/1000мА, класс точности 1,5) 1 шт.;

К лабораторному стенду прилагается программное и методическое обеспечение:

• программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Комплектность оборудования “Электрические аппараты” модификации НТЦ-09.000:

• лабораторный стенд “Электрические аппараты” НТЦ-09.000;
• методические указания;
• паспорт;
• комплект перемычек;

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

• осциллограф;
