НТЦ-48.100 Энергосберегающие технологии. Автономная энергетическая система ДВС-СГ с МПСО
|
Количество выполняемых работ: 7 Источник питания: 3~380В 50Гц / древесные отходы / бензин АИ-92 Потребляемая мощность: 500 Вт Рекомендуемое дополнительное оборудование: - |
Стенд позволяет проводить лабораторные работы по изучению характеристик автономной энергетической системы с приводом от ДВС работающем на пиролизном газе и с приводом от ДВС работающем на традиционном топливе (бензин, дизтопливо).
Стенд позволяет проводить следующие лабораторные работы:
- Исследование синхронизации трехфазных генераторов с приводом от ДВС.
- Исследование характеристик автономной энергетической системы с приводом от ДВС со смешанной нагрузкой при изменении напряжения и частоты сети.
- Исследование устойчивости генератора с приводом от ДВС при работе на активную нагрузку.
- Исследование устойчивости системы двух энергетических установок с приводом от ДВС при параллельной работе генераторов на нагрузку.
- Исследование потерь напряжения и мощности
- Исследование эффективности работы ДВС на пиролизном газе.
- Исследование эффективности газогенераторной установки, работающей на древесном топливе.
Техническое описание стенда
Конструктивно оборудование состоит из шести частей:
- корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
- дополнительного силового модуля;
- газогенератора совмещенного с накопителем выработанного газа. Основной вид топлива – древесина лиственных пород;
- трехфазного генератора номинальной мощностью до 1кВА с приводом от ДВС работающем на традиционном топливе;
- трёхфазного генератора номинальной мощностью до 1кВА с приводом от ДВС работающем на пиролизном газе;
- внешней трехфазной нагрузочной установки переменной мощности 0-3 кВт.
Автономная электрическая система построена на базе двух трехфазных генераторов, один из которых приводится во вращение двигателем внутреннего сгорания работающем на жидком топливе, а второй двигателем внутреннего сгорания работающем на газообразном топливе от газогенератора. Генераторы имеют возможность работать каждый в отдельности и вместе на активно-индуктивную нагрузку в автономной системе, либо параллельно с сетью 380В. Предусмотрена возможность снятия характеристик отдельных элементов автономной электрической системы.
Для измерений связанных с работой ДВС в состав стенда включены газоанализатор и расходомеры жидкого топлива и газа.
Стенд укомплектован измерительно-вычислительным комплексом на базе ПК с пакетом программно-методического обеспечения.
К лабораторному стенду прилагается программное и методическое обеспечение:
- программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- программное обеспечение измерительного комплекса;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Программное обеспечение МПСО позволяет:
- выводить в одних координатных осях до 21 измерительного канала, с индивидуальной настройкой параметров масштаба по вертикали для каждого из каналов и общей для всех каналов настройкой параметров масштаба по горизонтали;
- строить фигуры Лиссажу для двух любых измерительных каналов;
- производить анализ спектра любого из используемых измерительных каналов;
- производить измерение частоты сигнала на любом используемом канале;
- вычислять активную, реактивную составляющие мощности, полную мощность, коэффициент мощности;
- сохранять массив данных из буфера для последующего анализа;
- производить экспорт осциллограмм в графические форматы.
Технические характеристики
Технические характеристики стенда:
| Питание | ~3 380 В, 50Гц | |
| Потребляемая мощность, кВт не более | 0,5 | |
| Вид топлива для газогенератора | древесина лиственных пород | |
| Вид топлива для бензогенераторов | бензин не ниже АИ-92 | |
| Габаритные размеры стенда: | ||
| Ширина, мм | 1310 | |
| Высота, мм | 1460 | |
| Глубина, мм | 600 | |
| Габаритные размеры модуля: | ||
| Длина, мм | 550 | |
| Ширина, мм | 140 | |
| Высота, мм | 550 | |
| Габаритные размеры трехфазных бензогенераторов: | ||
| Ширина, мм | 625 | |
| Высота, мм | 746 | |
| Глубина, мм | 770 | |
| Габаритные размеры внешней трехфазной нагрузки: | ||
| Ширина, мм | 370 | |
| Высота, мм | 400 | |
| Глубина, мм | 290 | |
| Вес оборудования, кг., не более | 250 | |
Технические характеристики МПСО:
| Количество гальванически развязанных АЦП | 3 шт. | |
| Количество каналов в одном АЦП | 7 шт. | |
| Частота дискретизации АЦП | 1 МГц | |
| Количество каналов ЦАП | 1 шт. | |
| Амплитуда сигнала ЦАП, до | ±5 В | |
| Частота дискретизации ЦАП | 1 МГц | |
| Диапазон измеряемых напряжений | ||
| От | ±0,1 В | |
| До | ±750 В | |
| Диапазон измеряемых токов | ||
| От | ±500 мкА | |
| До | ±10А | |
| Точность измерений, до | 0,5% | |
Технические характеристики ПК:
| Операционная система: | Microsoft Windows XP |
| Коммуникационные порты: | USB 2.0 |
| Процессор: | Intel Atom 1600 MHz |
| Оперативная память: | DDR2 1024 MB |
| Жесткий диск: | 160 GB |
| Видеоподсистема: | Intel GMA 950 1024×600 8.9” |
| Устройства ввода информации: | Клавиатура, Touchpad |
| Устройства чтения сменных носителей: | Compact Flash, SD-card, USB-Flash. |

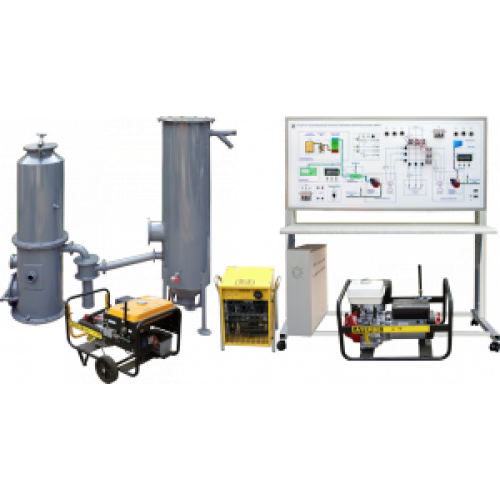

Комплектность оборудования “Автономная энергетическая система ДВС-СГ с МПСО” модификации НТЦ-48.100:
- лабораторный стенд “Автономная энергетическая система ДВС-СГ с МПСО” НТЦ-48.100;
- два трехфазных бензогенератора;
- внешняя трехфазная нагрузка;
- газоанализатор;
- расходомер газа;
- расходомер жидкости;
- программное обеспечение;
- методические указания;
- паспорт;
- комплект перемычек;
- персональный компьютер / ноутбук.
