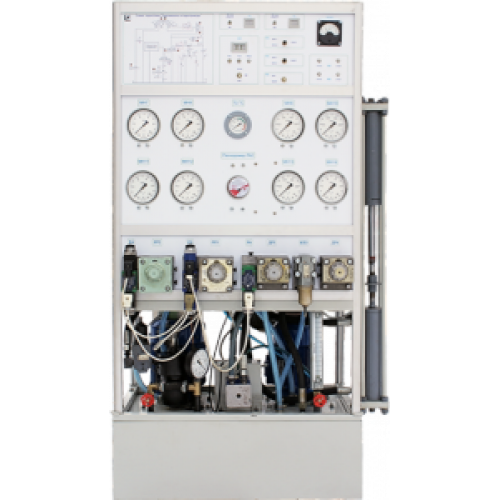

НТЦ-38.000 Гидравлика, гидромашины и гидроприводы

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Гидравлика, гидромашины и гидроприводы” в средних специальных и высших учебных заведениях. Стенд является объединенной версией учебных лабораторных стендов НТЦ-17.000 и НТЦ-36.000.

Стенд позволяет проводить следующие лабораторные работы:

1. Измерение давления и расхода, определение режима течения жидкости;
2. Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли;
3. Определение коэффициентов местных гидравлических сопротивлений;
4. Определение коэффициента гидравлического трения (коэффициента Дарси);
5. Исследование нестационарного истечения жидкости через гидродроссель;
6. Изучение устройства и определение рабочих и кавитационных характеристик шестеренного насоса;
7. Изучение устройства и определение характеристик аксиально-поршневого нерегулируемого гидромотора;
8. Изучение устройства и определение характеристик гидроцилиндра;
9. Исследование характеристик объемного регулируемого гидропривода с поступательным движением выходного звена (с дроссельным принципом регулирования);
10. Исследование характеристик объемного регулируемого гидропривода с вращательным движением выходного звена (с дроссельным принципом регулирования).

Конструктивный состав оборудования:

На рамной несущей конструкции стенда, выполненной в виде двустороннего базиса, расположены четыре гидропанели и три панели с элементами управления, электроизмерений и схемами гидравлическими принципиальными. Стенд имеет жесткую конфигурацию, не требующую выполнения перед проведением лабораторных занятий каких-либо сборочных работ.

В состав стенда входят две гидростанции.

На стенде установлены:

• два трехфазных электродвигателя;
• три шестеренных насоса;
• два гидроцилиндра;
• один аксиально-поршневой нерегулируемый гидромотор;
• три напорных гидроклапана;
• шесть гидрораспределителей (из них пять с электромагнитным и один с ручным управлением);
• три двухлинейных регулятора расхода;
• два регулируемых дросселя;
• пружинный гидроаккумулятор;
• фильтр;
• монтажные плиты (восемь штук);
• исследуемый трубопровод;
• присоединительная арматура и трубопроводы (жесткие и эластичные).

Благодаря использованию двух трехфазных электродвигателей для привода насосов имеется возможность с высокой точностью определять мощность, подводимую к основному насосу стенда и методически правильно получать рабочие и кавитационные характеристики насоса, а также определять КПД гидропривода при поступательном и вращательном движении выходных звеньев. На стенде предусмотрена возможность изменения в широких пределах скоростей движения выходных звеньев гидродвигателей и нагрузок на них.

Информационно-измерительная система стенда позволяет определять полезные мощности на гидродвигателях, а также мощность, подводимую к гидросистеме.

На стенде установлены:

• четырнадцать манометров и один вакуумметр (один из манометров – электроконтактный);
•  три расходомера (два скоростного и один объемного типа);
• два термометра;
•  два электронных частотомера с цифровой индикацией результатов измерений;
•  два электронных секундомера с цифровой индикацией результатов измерений, имеющих два режима работы: ручной и автоматический;
• один ваттметр.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Комплектность оборудования “Гидравлика, гидромашины и гидроприводы” модификации НТЦ-38.000:

• лабораторный стенд “Гидравлика, гидромашины и гидроприводы” НТЦ-38.000;
• методические указания;
• паспорт.
