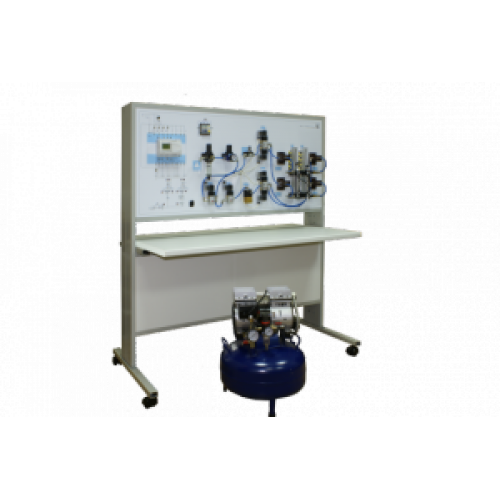

НТЦ-12.02 Пневмоавтоматика

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.

Стенд позволяет проводить следующие лабораторные работы:

1. Изучение программируемого микроконтроллера (ПЛК) в составе системы управления пневмоприводом.
2. Составление программ для программируемого логического контроллера (ПЛК) Mitsubishi Electric ALPHA-2 с помощью среды программирования AL-PCS/WIN-EU на компьютере. Запись программ в память ПЛК.
3. Программирование ПЛК на примере простейшего алгоритма движения штока цилиндра.
4. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3.
5. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3 и концевых датчиков положения.
6. Разработка алгоритма управления и программного обеспечения для системы управления движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
7. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
8. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штоков двух цилиндров с применением распределителей 5/3 и 5/2 и концевых датчиков положения.
9. Исследование программной системы автоматического управления.

Техническое описание стенда

Конструктивно стенд состоит из корпуса, в котором установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

На лицевой панели стенда установлены:

• сетевой выключатель и сетевой индикатор;
• программируемый логический контроллер;
• кнопки и переключатели управления;
• блок подготовки воздуха;
• пневматические распределители (5/3, 5/2, 3/2);
• пневматические цилиндры (2 единицы);
• измерительные устройства.

К стенду подключается внешний источник сжатого воздуха (компрессор).

Система измерений позволяет фиксировать давление сжатого воздуха, линейное перемещение штоков цилиндров, состояние входов и выходов контроллера.

Стенд позволяет отрабатывать решение задач управления движением штоков пневмоцилиндров с использованием программируемого логического контроллера, а также проводить отладку и контролировать в реальном времени выполнение программ.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава;
• программное обеспечение измерительного комплекса;
• программное обеспечение программируемого контроллера.

Технические характеристики

Технические характеристики оборудования:

Рекомендованные характеристики ПК

Комплектность оборудования “Пневмоавтоматика” модификации НТЦ-12.02:

• лабораторный стенд “Пневмоавтоматика” НТЦ-12.02;
• компрессор;
• комплект соединительных трубок 6х4мм и фитингов;
• шнур для программирования ПЛК;
• кабель AM-BM USB 2.0;
• паспорт;
• диск CD-R с сопроводительной документацией;
• программное обеспечение “Осциллограф”.

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

• персональный компьютер / ноутбук.
