НТЦ-13.01.11 Определения модуля сдвига при кручении
Артикул:
|
Количество выполняемых работ: 1 Источник питания: - Потребляемая мощность: - Рекомендуемое дополнительное оборудование: - |

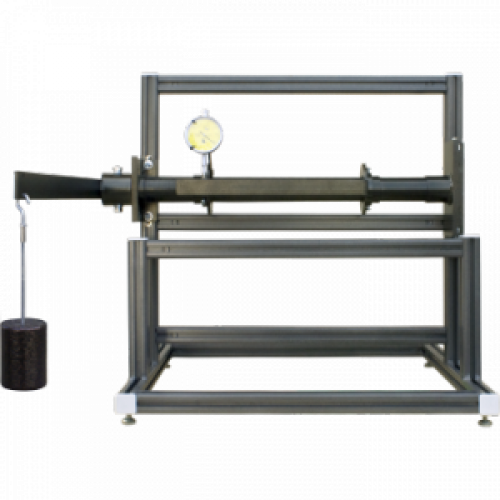

Лабораторный стенд предназначен для проведения работ при изучении раздела “Сопротивление материалов” курса технической механики в высших технических учебных заведениях немашиностроительного профиля и средних специальных учебных заведениях машиностроительного и приборостроительного профиля. Стенд позволяет определять модуль сдвига при кручении, создаваемым нагружением вала массой различной величины, исследовать напряженное состояние стержней при кручении. Перемещения нагруженного вала измеряются индикаторной головкой часового типа.
Технические характеристики оборудования:
| Длина вылета рычага угломера, мм: | 100 | |
| Длина вылета рычага нагружения, мм: | 500 | |
| Размеры исследуемого стержня, мм: | ||
| Длина рабочего участка, мм | 500 | |
| Внутренний диаметр, мм | 38 | |
| Наружный диаметр, мм | 41 | |
| Габаритные размеры установки, мм: | ||
| Ширина, мм | 500 | |
| Длина, мм | 560 | |
| Высота, мм | 540 | |
| Масса (без грузов), кг, не более | 20 | |
Комплектность изделия:
- Болт М6 – 1 шт.
- Груз 0,5 кг – 3 шт.
- Груз 1кг – 1 шт.
- Индикаторная головка – 1 шт.
- Ключ рожковый 10 – 1 шт.
- Ключ рожковый 13 – 1 шт.
- Основание – 1 шт.
- Отвертка универсальная – 1 шт.
- Подвес – 1 шт.
- Рычаг съемный – 1 шт.
- Стержень – 1 шт.
- Транспортир – 1 шт.
- Уровень – 1 шт.
- Шпилька – 1 шт.
- Паспорт – 1 шт.
