НТЦ-57.000 Термодинамика. Обратные термодинамические циклы (устройства)
|
Источник питания: ~220В 50Гц Потребляемая мощность: 1 кВт Рекомендуемое дополнительное оборудование: компьютер |
Лабораторный стенд “Термодинамика” предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.
Стенд позволяет проводить следующие лабораторные работы:
- Теплообмен при конденсации и кипении фреона;
- Исследование цикла работы холодильной машины;
- Исследование работы и основных характеристик кондиционера;
- Исследование работы и основных характеристик теплового насоса;
- Исследование работы и основных характеристик сплит-системы.
Техническое описание стенда

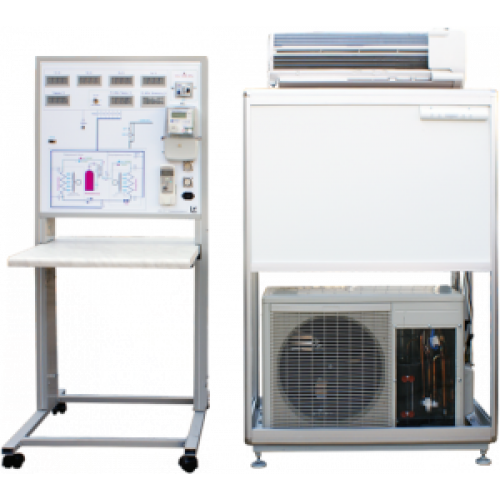

Изделие состоит из системы управления и измерения и установки для испытаний.
В систему измерения стенда входят анемометр, счётчик электроэнергии и цифровые приборы отображающие текущее давление на входе и выходе компрессора, температуру на входе и выходе конденсатора и испарителя, температуру и влажность в съёмном коробе, которым накрывается внутренний блок кондиционера. Датчики давления и температуры вмонтированы в контур движения хладагента. На панели системы управления и измерения установлены пульт управления кондиционером и 485 интерфейс для связи с ПК. Информация отображаемая на приборах стенда может быть выведена и обработана на ПК.
Устройства установки для испытаний ( внутренний и наружный блоки кондиционера) смонтированы на алюминиевой раме и доступны для визуального изучения и обслуживания. Внутренний блок накрывается для изоляции от наружного блока специальным коробом.
К лабораторному стенду прилагается программное и методическое обеспечение:
- программное обеспечение счётчика электрической энергии и цифровых приборов;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики
Технические характеристики стенда:
| Питание | 1~ 220 В, 50Гц |
| Потребляемая мощность, кВт не более | 1 |
| Габаритные размеры стенда: | |
| Ширина, мм | 610 |
| Высота, мм | 1470 |
| Глубина, мм | 600 |
| Габаритные размеры силового агрегата: | |
| Ширина, мм | 1000 |
| Высота, мм | 1900 |
| Глубина, мм | 600 |
| Вес оборудования, кг., не более | 110 |
Минимальные требования к ПК:
| Операционная система: | Microsoft (R) XP, Vista |
| Коммуникационные порты: | USB 2.0 |
| Процессор: | Intel Core2Duo 2200 MHz |
| Оперативная память: | DDR2 2048 MB |
| Жесткий диск: | 320 GB |
| Видеоподсистема: | Intel GMA 950 1280×1024 19” |
| Устройства ввода информации: | Клавиатура, мышь |
| Устройства чтения сменных носителей: | DVD-Rom |
Комплектность оборудования “Термодинамика. Обратные термодинамические циклы (устройства)” модификации НТЦ-57.000:
- лабораторный стенд “Термодинамика. Обратные термодинамические циклы (устройства)” НТЦ-57.000;
- силовая установка;
- программное обеспечение;
- методические указания;
- паспорт;
- преобразователь интерфейса RS-485 – USB.
Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:
- персональный компьютер / ноутбук.
