НТЦ-35.000 Автоматизация производства строительных материалов

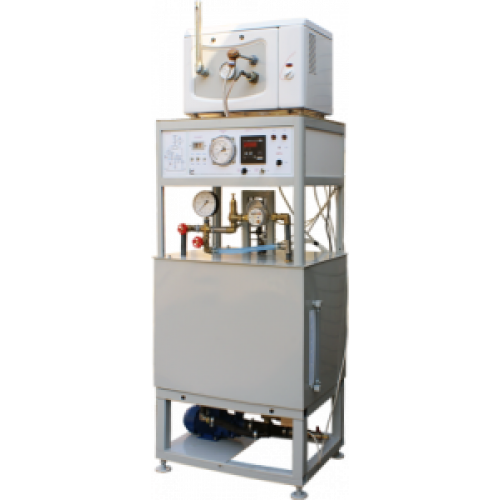

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Автоматизация производства строительных материалов” в средних специальных и высших учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

1. Измерение давления и расхода жидкостей и сыпучих материалов.
   Объектами исследований в данной работе являются устройства для измерения давления и расхода.
2. Измерение температуры, определение погрешностей измерений.
   Объектами исследования в данной работе являются термометры расширения (спиртовой), манометрического типа, с биметаллическим чувствительным элементом; одноканальный измеритель-регулятор, в состав которого входит датчик температуры (датчик сопротивления).
3. Изучение и исследование регуляторов температуры и давления.
   Объектами исследования в данной работе являются регулируемый гидроклапан давления прямого действия, а также одноканальный программируемый микропроцессорный измеритель-регулятор температуры ТРМ1.
4. Исследование системы автоматического регулирования температуры.
   Объектом исследования является система автоматического регулирования температуры, в состав которой входят объект управления (термокамера) и регулятор (в качестве которого используется  измеритель-регулятор температуры ТРМ1).
5. Исследование системы автоматического регулирования давления.
   Объектом исследования является система автоматического регулирования давления, в состав которой входит объект управления и регулятор. В состав объекта управления входят гидробак, гидронасос и система трубопроводов с вентилями. В качестве регулятора используется напорный гидроклапан, который работает в режиме переливного клапана.

Конструктивный состав оборудования:

Стенд состоит из двух подсистем. Одна из них позволяет проводить исследования, связанные с измерением расходов материалов, а также измерением и регулированием давления. Вторая подсистема предназначена для изучения вопросов, связанных с измерением и регулированием температуры. Стенд позволяет проводить исследования двух типов систем автоматического регулирования: температуры и давления, а также используемых при этом регуляторов.

Гидравлическая подсистема содержит:

• гидронасос;
• гидроклапан давления;
• гидрораспределитель;
• два гидробака;
• систему трубопроводов с вентилями.

Гидробак №2 расположен внутри бака №1 и обладает возможностью перемещения в вертикальном направлении. Для контроля веса материала, подаваемого в бак №2, используется динамометр. Крайние положения при перемещении бака №2 фиксируются концевыми выключателями и . Для измерения расхода и давления используются скоростной расходомер и манометр.

Для изучения вопросов, связанных с измерением и регулированием температуры, в состав стенда входят термокамера 5 и четыре типа термометров. Измеритель-регулятор температуры позволяет измерять температуру, а также регулировать тепловой режим в термокамере.

На стенде установлен также электронный секундомер.

Управление гидронасосом возможно в двух режимах: ручном и автоматическом. При работе в автоматическом режиме управление насосом осуществляется от концевых выключателей.

Для контроля рабочих состояний стенда, насоса, напорного гидроклапана, концевых выключателей используются светодиоды.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Комплектность оборудования “Автоматизация производства строительных материалов” модификации НТЦ-35.000:

• лабораторный стенд “Автоматизация производства строительных материалов” НТЦ-35.000;
• методические указания;
• паспорт;
