НТЦ-55.200 Безопасность жизнедеятельности. Пожарная безопасность

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.

Изделие обеспечивает наглядность при изучении устройства и функционирования систем пожарной сигнализации и автоматического пожаротушения.

Стенд позволяет проводить следующие лабораторные работы:

1. Изучение устройства безадресной пожарной сигнализации.
2. Изучение пожарных извещателей различных типов.
3. Изучение работы пожарной сигнализации. Сигналы состояния пожарной сигнализации.
4. Изучение устройства приемно-контрольного прибора А6. Подключение дополнительных модулей и устройств, расширение возможностей. Возможности управления и обмена информацией .
5. Программирование и настройка параметров приемно-контрольного прибора А6.
6. Устройства доступа. Световые и звуковые устройства оповещения и сигнализации.
7. Основы устройства системы охранной сигнализации. Отличие охранной и пожарной сигнализации.
8. Изучение спринклерной системы автоматического пожаротушения.
9. Изучение дренчерной системы автоматического пожаротушения.

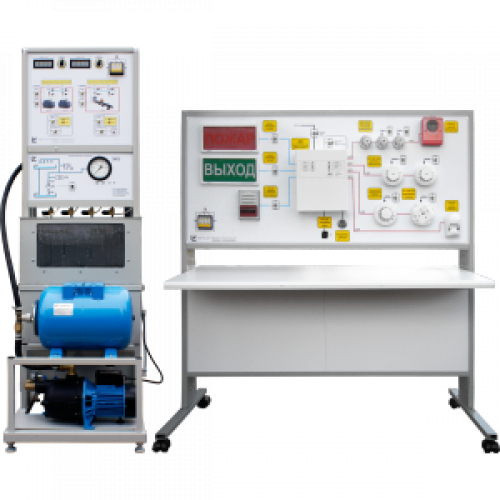

Конструктивный состав оборудования:

Оборудование состоит из двух частей:

• Стенд “Безопасность жизнедеятельности.пожарная сигнализация”;
• Модуль “Безопасность жизнедеятельности.Пожаротушение”.

Конструктивно стенд представляет собой корпус в котором установлена лицевая панель, а также столешница интегрированного рабочего стола.

На лицевой панели непосредственно размещены объекты исследования:

• извещатель пожарный тепловой ИП105-4 (3шт.);
• извещатель пожарный ручной ИПРП5-2Р;
• извещатель пожарный дымовой ИП212-5МУ (2шт.);
• извещатель пожарный комбинированный ИП212/101-2-A1R;
• извещатель пожарный пламени ИП332-1/3;
• извещатель пожарный охранный Астра-641;
• прибор приемно-контрольный А6-04;
• устройство доступа УД-3Т;
• транспарант АСТО12 (2шт.);
• СЗУ ЗОС-3М.

На панелях стенда изображена функциональная схема установки, описание наиболее распространенных типов огнетушителей, устройства систем пожаротушения.

Срабатывание датчиков сигнализации возможно как от прямого воздействия на них (дым, температура, излучение), так и при помощи тумблеров на панели. Установленное оборудование позволяет изучать работу отдельных устройств пожарной сигнализации и системы в целом в различных ситуациях: нормальная работа, извещение о пожаре, неисправности, сброс тревоги и прочее.

Предусмотрено перепрограммирование и мониторинг работы приемно-контрольного прибора А6 через интерфейс USB.

Модуль пожаротушения представляет собой сварной корпус, в котором установлены:

• насос;
• пневматический бак;
• манометр;
• реле давления;
• электроуправляемые клапаны (4шт.);
• оросители (4шт.);
• бак с прозрачной передней стенкой;
• основной бак;
• схема управления.

Подключаемый модуль НТЦ-55.200 “Безопасность жизнедеятельности.Пожаротушение” предназначен для изучения систем автоматического пожаротушения: спринклерной и дренчерной. На модуле смонтирована система подачи воды к оросителям с пневматическим баком.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава;
• программа для работы и программирования ППКП-А6;
• прошивка ППКП-А6.

Технические характеристики оборудования:

Технические характеристики стенда:

Комплектность оборудования “Безопасность жизнедеятельности. Пожарная безопасность” модификации НТЦ-55.200:

• лабораторный стенд “Безопасность жизнедеятельности. Пожарная сигнализация” НТЦ-55.200;
• модуль “Безопасность жизнедеятельности.Пожаротушение” НТЦ-55.200
• мультиметр с функцией измерения температуры;
• ключ iButton 2шт;
• инструкция по выполнению лабораторных работ на электронном носителе;
• программа для работы и программирования ППКП-А6 на электронном носителе;
• паспорт.
