НТЦ-17.55.6 Безопасность жизнедеятельности. Охранная сигнализация и видеонаблюдение

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий. Изделие обеспечивает наглядность при изучении устройства, функционирования и монтажа систем охранной сигнализации и систем видеонаблюдения.

Лабораторный стенд в базовой комплектации позволяет проводить следующие работы:

1. Изучение устройства безадресной охранной сигнализации;
2. Изучение охранных извещателей различных типов;
3. Изучение работы охранной сигнализации. Сигналы состояния охранной сигнализации;
4. Изучение устройства приемно-контрольного прибора А6. Подключение дополнительных модулей и устройств, расширение возможностей. Возможности управления и обмена информацией;
5. Программирование и настройка параметров приемно-контрольного прибора А6;
6. Устройства доступа. Контактные группы программируемых реле ПКП;
7. Исследование принципа работы и возможностей отдельного шлейфа сигнализации ПКП А6;
8. Изучение системы видеонаблюдения и ее составных частей. Возможности, настройка;
9. Тандемная работа ПКП охранной сигнализации с системы видеонаблюдения. Обмен сигналами состояния.

Конструктивный состав оборудования:

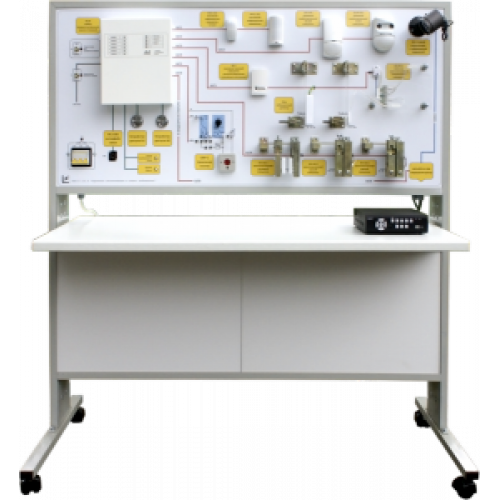

Конструктивно стенд состоит из корпуса, в котором установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола. На лицевой панели непосредственно размещены объекты исследования:

• извещатели магнитоконтактные (3шт.);
• извещатели инфракрасные (2шт.);
• извещатели комбинированные объемные (2шт.);
• извещатель пассивный разрушения остекленных конструкций;
• извещатель вибрации;
• извещатель разрушения стекла ударноконтактный;
• извещатель ручной (тревожная кнопка);
• прибор приемно-контрольный А6-06;
• устройства доступа УД-3Т (2шт.);
• кнопки ПКП;
• видеокамера с ИК – подсветкой.

На лицевой панели размещены приспособления для проведения экспериментов и снятия характеристик охранных извещателей (магнитоконтактных, вибрационных, ударноконтактных). Видеорегистратор (системы видеонаблюдения) размещается на столешнице интегрированного рабочего стола и подключается к стенду  разъемными соединениями.

Установленное оборудование и приспособления для испытаний позволяют изучать работу отдельных извещателей и устройств охранной сигнализации, а также системы в целом в различных ситуациях: нормальная работа, тревога, неисправности, сброс тревоги и прочее.

Стенд позволяет реализовать совместную работу и двусторонний обмен сигналами состояния между приемно-контрольным прибором охранной сигнализации и системой видеонаблюдения.

Предусмотрено перепрограммирование и мониторинг работы приемно-контрольного прибора А6 через интерфейс USB и с использованием пульта программирования.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава;
• программа для работы и программирования ППКП-А6;
• программы для работы с системой видеофиксации;
• прошивка ППКП-А6.

Технические характеристики оборудования

Комплектность оборудования “Безопасность жизнедеятельности. Охранная сигнализация и видеонаблюдение.” модификации НТЦ-17.55.6:

• лабораторный стенд “Безопасность жизнедеятельности. Охранная сигнализация и видеонаблюдение.”;
• система видеонаблюдения (с устройством хранения);
• мультиметр с функцией измерения температуры;
• комплект ключей iButton;
• пульт программирования ПКП;
• комплект соединительных перемычек;
• паспорт;
• диск CD-R с документацией.

Рекомендуемое дополнительное оборудование:

Персональный компьютер
