НТЦ-83.000 Исследование центробежных и осевых вентиляторов с МПСО

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.

Стенд позволяет проводить следующие лабораторные работы:

1. Снятие универсальной характеристики центробежного вентилятора.
2. Снятие универсальной характеристики осевого вентилятора.
3. Исследование последовательной работы осевых вентиляторов.
4. Исследование параллельной работы осевых вентиляторов

Техническое описание стенда

Стенд состоит из блока управления и силового агрегата.

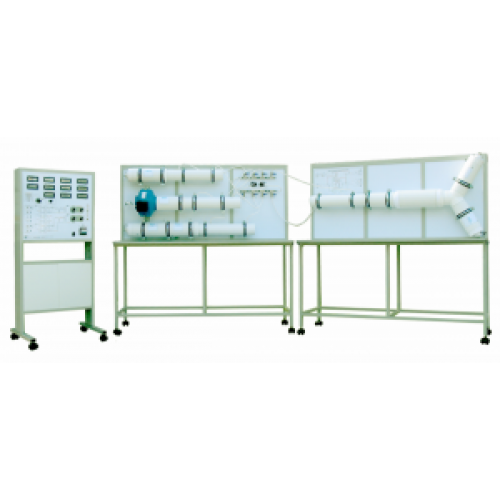

Силовой агрегат представляет собой алюминиевую раму, на которой установлены:

• центробежный вентилятор;
• осевой вентилятор;
• параллельно соединенные осевые вентиляторы;
• последовательно соединенные осевые вентиляторы;
• тахогенераторы;
• преобразователи давления;

в качестве воздуховодов используются круглые ПВХ каналы диаметром 125мм, каналы на мерном участке имеют диаметр 100мм. Каналы смонтированы с лицевой части агрегатов.

Система измерений позволяет фиксировать статическое и динамическое давление на мерном участке, скорость вращения крыльчатки вентиляторов, напряжение, ток, активную мощность электродвигателей.

Для измерения статического и динамического давления используются преобразователи дифференциального давления. Подключение датчиков давления к воздуховодам обеспечивается системой трубок и коллекторов.

Тип исследуемых вентиляторов: центробежный – Blauberg Centro-M 125; осевой – Blauberg Tubo-125.Тип исследуемых вентиляторов согласуется при заказе.

Для удобства на панели системы управления изображена функциональная схема установки.

На лицевой панели системы управления и измерений установлены:

• сетевой выключатель и сетевой индикатор;
• функциональные переключатели;
• цифровые индикаторы;
• регуляторы напряжения ЛАТР.

К лабораторному стенду прилагается программное и методическое обеспечение:

• Программное обеспечение измерительного комплекса.
• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики

Технические характеристики стенда:

Комплектность оборудования ” Исследование центробежных и осевых вентиляторов с МПСО ” модификации НТЦ-83.000:

• система управления стенда “Исследование центробежных и осевых вентиляторов с МПСО” НТЦ-83.000;
• силовой агрегат №1 стенда “Исследование центробежных и осевых вентиляторов с МПСО”;
• силовой агрегат №2 стенда “Исследование центробежных и осевых вентиляторов с МПСО”;
• Анемометр;
• Паспорт;
• Методические указания;
• Диск CD-R с документацией;
• Персональный компьютер / ноутбук.
