НТЦ-21.01.2 Изучение внешнего фотоэффекта
|
Источник питания: ~220 В 50 Гц Потребляемая мощность: 30 Вт |
Лабораторный стенд НТЦ-22.01.2 “Изучение внешнего фотоэффекта” позволяет исследовать световую характеристику фотоэлемента и снять его вольт-амперные характеристики.
Конструктивный состав оборудования:

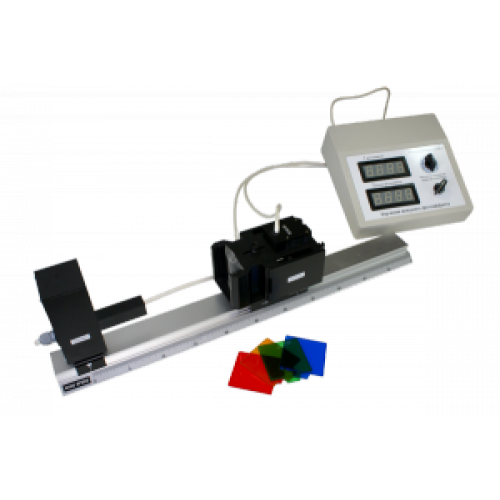

Установка представляет собой оптическую скамью длинной 500мм с установленным на ней источником света и вакуумным фотоэлементом (Ф-26) в светонепроницаемом корпусе.
Источник света комплектуется собирающей линзой и светофильтрами для получения света заданной длинны волны.
Контрольно-измерительный блок, поставляемый в комплекте, позволяет регулировать интенсивность излучения источника света, регулировать и измерять напряжение анода вакуумного фотоэлемента в пределах 0…300В, измерять тока фотоэлемента.
К лабораторному стенду прилагается программное и методическое обеспечение:
- Комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики оборудования:
Технические характеристики стенда:
| Питание | 1~220В, 50Гц | |
| Потребляемая мощность, Вт не более | 60 | |
| Габаритные размеры установки | ||
| Ширина, мм | 600 | |
| Высота, мм | 300 | |
| Глубина, мм | 150 | |
| Габаритные размеры контрольно-измерительного блока | ||
| Ширина, мм | 228 | |
| Высота, мм | 78 | |
| Глубина, мм | 230 | |
| Вес оборудования, кг., не более | 4 | |
Комплектность оборудования “Изучение внешнего фотоэффекта” модификации НТЦ-22.01.2:
- оптическая скамья;
- источник света;
- вакуумный фотоэлемент в светонепроницаемой камере;
- набор светофильтров;
- контрольно-измерительная система;
- диск CD-R с сопроводительной документацией;
- паспорт.
